TOP > 工場紹介 > 設備紹介

設備紹介FACILITIES

国内工場一覧

海外工場一覧

関連会社一覧

群馬工場設備紹介

電気炉・プレスライン(銅製ヒートシンク製造)

電気炉・プレスライン(銅製ヒートシンク製造)

・アンコイラー:外径MAX.1,200mm
・レベラー:板厚Max 3.2mm
・プレス機(110t):テーブル800mm×500mm
・連続式電気ロー付炉:開口部350mm×H100mm
・6軸ボール版

アルミ管切断機 TSUNE TK2M

アルミ管切断機 TSUNE TK2M

●最大切断間口
中空材:H200mm×W600mm
無垢材:H50mm×W600mm

汎用バンドソー アマダ H250SAⅡ

汎用バンドソー アマダ H250SAⅡ

●最大切断間口
丸棒:φ250mm
角材:250mm×300mm

アルミ切断加工機 HLM-3500

アルミ切断加工機 HLM-3500

・最大加工サイズ(mm):H40×W2,500×L16,000
・テーブルサイズ:W2,500mm×L16,000mm

門型五面加工機 RB-8VM

門型五面加工機 RB-8VM

・テーブルサイズ:W4,000mm×L6,000mm
・自動工具交換装置:最大工具数 80個
・操作盤:FANUC
・工作物許容重量:40,000kg

門型五面加工機 新日本工機 RB-7VM

門型五面加工機 新日本工機 RB-7VM

・テーブルサイズ:W3,500mm×L8,000mm
・自動工具交換装置:最大工具数 80個
・操作盤:FANUC
・工作物許容重量:30,000kg

門型五面加工機 東芝マシニングセンタ MPJ-3180

門型五面加工機 東芝マシニングセンタ MPJ-3180

・テーブルサイズ:W2,700mm×L8,000mm
・ATCマガジン(自動工具交換機):最大工具数80個

門型五面加工機 新日本工機 RB-2M

門型五面加工機 新日本工機 RB-2M

・テーブルサイズ:W1,200mm×L2,500mm
・自動工具交換装置:最大工具数 40個
・操作盤:FANUC
・工作物許容重量:5,000kg

ウォータージェットマシン スギノマシン NC-5AX

ウォータージェットマシン スギノマシン NC-5AX

・最大加工サイズ:2,000mm×4,000mm
・最大切断厚:300mm(アルミは200mm)
・噴射圧:340Mpa

丸鋸切断機 川瀬機工 KO2500EDR

丸鋸切断機 川瀬機工 KO2500EDR

・最大切断長さ:2,550mm
・最大切断幅:2,550mm
・最大積載重量2,000kg
・使用刃物:φ660×φ40×t5.3mm
・機械寸法:W4,800×L10,750×H2,400mm

大型丸鋸切断機 川瀬機工 K2500EU

大型丸鋸切断機 川瀬機工 K2500EU

・最大切断サイズ:t220mm×W2,550mm×L4,500mm
・(矩形切断時):t220mm×W2,550mm×L2,550mm
・最大切断厚:220mm
・超硬チップソー:φ710mm
・チップ幅:6.7mm
・主軸モーター:45kw

縦型マシニングセンター NEXUS 700D

縦型マシニングセンター NEXUS 700D

・最大加工サイズ:H700㎜xW700㎜xL1,700㎜
・ATCマガジン(自動工具交換機):最大工具数30個

Y軸付複合旋盤 マザック NEXUS 200ⅡMY

Y軸付複合旋盤 マザック NEXUS 200ⅡMY

・最大加工サイズ:φ200mm

NC旋盤 マザック NEXUS 200Ⅱ

NC旋盤 マザック NEXUS 200Ⅱ

・最大加工サイズ:φ200mm

横型マシニングセンター OKK HM500S

横型マシニングセンター OKK HM500S

・テーブルサイズ:500mm×500mm(パレットチェンジャー付)
・自動工具交換装置:最大工具数 40個

タッピングセンター ブラザー TC-S2DN

タッピングセンター ブラザー TC-S2DN

・テーブルサイズ:500mm×400mm
・自動工具交換装置:最大工具数 14個

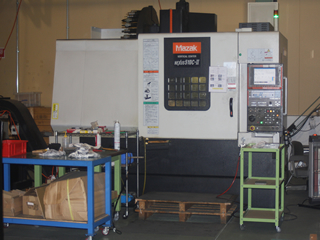

縦型マシニングセンター マザック NEXUS 510CⅡ

縦型マシニングセンター マザック NEXUS 510CⅡ

・テーブルサイズ:500mm×1000mm
・自動工具交換装置:最大工具数 30個

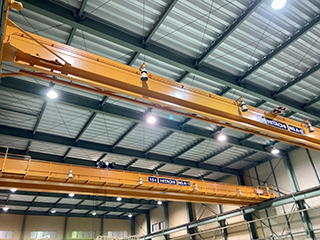

天井クレーン

群馬工場保有 天井クレーン 一覧

吊り上げ重量

福井工場設備紹介

門型五面加工機 RV-5VSM

門型五面加工機 RV-5VSM

・テーブルサイズ:W2,500mm x L5,000mm
・工作物許容重量:15,000kg
・スピンドル回転数:40~6,000rpm

プレートソー丸鋸切断機 アルシス JA3492A3

プレートソー丸鋸切断機 JA3492A3

・機械寸法:D9,300mm×W28,200mm
・機械重量:切断機 50,000kg 受け台 15,000kg
・切断機鋸径:φ860mm×75kw(モータ)×4基
・刃物回転数:1,480rpm
 (インバーターモータのため材質に応じて回転数を変えることができます)
・加工範囲:t250mm以下×W3,650mm以下×L16,500mm以下





自走式開先加工機

自走式開先加工機

・加工範囲: 4~40mm×W350mm×L640mm
R3mm以上

回転台車 ナカテック NH070917

回転台車 NH070917

・機械寸法:D18,000×W37,150mm
・機械重量:50,000kg
・搬送所要時間:左右走行時間=1.5~2分(片道20m)
90°回転時間=約1.5分
供給部から受け渡し部までの1サイクルタイム約5分
・最大積載能力(ワークサイズ):t40mm×W3,700mm×L16,700mm(約6,700kg)
・最大積込重量=約20,000kg

横切りバンドソーHGAL-3000

横切りバンドソー HGAL-3000

・加工範囲:H1150㎜×D6000㎜×W3000㎜




複合機(エンドミル・フライス) 川瀬機工 KM16000ECS

複合機(エンドミル・フライス) KM16000ECS

・機械寸法:D5,000×W40,000mm(クレーン含)
・機械重量:35,000kg(クレーン含)
・孔明、スカラップ等(25エンドミルによるミーリング加工)
・開先加工(80特殊フライスによるR形状フライス加工)
・加工範囲:t12~40mm×W90~800mm×L2,000~16,500mm
・最大積込重量:1,250kg(Max)

T型ロンジ溶接ライン

T型ロンジ溶接ライン

・溶接速度:700~800mm/min
・溶接脚長:5~7mm
・加工範囲:F100~300mm×W100~800mm×Ft9~40mm×Wt6~30mm×L2,000~16,500mm

T型ロンジ矯正ライン(縦曲がり矯正、横曲がり矯正)

T型ロンジ矯正ライン(縦曲がり矯正、横曲がり矯正)

・縦曲がり矯正機:油圧ローラーによる矯正
・横曲がり矯正機:油圧プレスによる矯正
・加工範囲:F100~300mm×W100~800mm×Ft9~40mm×Wt6~30mm×L2,000~16,500mm

T型ロンジ矯正ライン(縦曲がり矯正、横曲がり矯正)

ロンジプレートソー

・機械寸法:12,000(D)×45,000(W)mm
・機械重量:35,000kg
・加工範囲:t8~40mm以下×W100~1,000mm以下×2,000~16,500mm以下


ロンジ加工機

・機械寸法:4,000(D)×21,000(W)mm
・機械重量:20,000kg
・加工範囲:板厚(T)4~40mm以下
                  幅(フェース)100~300mm以下
                  高さ(ウェブ)200~800mm以下
                  長さ(L)2,000~16,500mm以下

帯鋸切断機 DoALL HS-8822X169

帯鋸切断機 HS-8822X169

・機械寸法:D8,661~W8,636mm
・機械重量:25,000kg
・加工範囲:t500mm以下×W2,200mm以下×L4,280mm以下
・刃厚:2.4mm、刃長:10,833mm、刃幅:41mm

シャーリング機

シャーリング機

・処理材料および用途:アルミ板の切断
・処理板厚:0.8mm~3.2mm
・処理板幅: Max2500mm
・処理板長さ:6mm~700mm
・最小寸法:6mm×2500mm
・最大寸法:700mm×2500mm

チッププレス機

チッププレス機

・形式:3段式圧油プレス
・能力:35トンプレス(1/30~40に圧縮)
・寸法:H250mm×W300mm×t200mm
・成形品比重:0.6
・重量:10kg
・プレスサイクル:40秒
・プレス処理能力 :16kg/分

小松支店設備紹介
工具リスト
設備に関するお問い合わせ先:営業担当 寺西
email:teranish@yamakin.co.jp TEL:090-6956-7255

円板加工機 FVT-DT-750

円板加工機 FVT-DT-750

(ターニング)
・最大ワーク:径φ750mm 厚さ200mm
・積載量:最大200kg
・素材:アルミスラブ
・用途:半導体製造装置用部材

縦型マシニングセンタ  MTV-T360L  (メクトロン)

縦型マシニングセンタ MTV-T360L (メクトロン)

・工具取付数:20本
・主軸移動量:Z軸 300mm
・コラム移動量:X軸 700mm Y軸 420mm
・素材:アルミ型材
・用途:インパクトドライバー用ブラケット材

縦型マシニングセンタ  FVH-200  (藤谷製作所製)

縦型マシニングセンタ FVH-200 (藤谷製作所製)

・工具取付数:24本
・主軸移動量:Y軸 665mm Z軸 300mm
・テーブル移動量:X軸 400mm
・素材:アルミ型材
・用途:インパクトドライバー用ブラケット材

ブラスト機  SG-6BAR-403-R180  (不二製作所)

ブラスト機 SG-6BAR-403-R180 (不二製作所)

・加工可能サイズ:厚さ/高さ 最小10mm、最大90mm
   幅      最小10mm、最大200mm
   長さ       最小50mm、最大2,000mm
・処理量:1,000本/月
・使用研磨材:FZB-100
・素材:アルミ型材、アルミ板材
・用途:エクステリア建材、車両内装用部材、素材メーカの一次加工 etc.

長尺加工機  SA-24ATC+ATC  (サワイリエンジニアリング)

長尺加工機 SA-24ATC+ATC (サワイリエンジニアリング)

・工具本数:24本+チップソー
・加工可能サイズ:厚さ/高さ 最小10mm、最大100mm
   幅      最小10mm、最大200mm
   長さ       最小50mm、最大4,000mm
・素材:アルミ型材、アルミ板材
・用途:エクステリア建材、車両内装用部材、素材メーカーの一次加工、
   フライス加工 etc.

フライス

「フライス仕様について」

上下・両側面: フライス切削


長手方向端面: エンドミル切削

※厚み90mm以上の場合、長手方向端面に切削境目(段差)が生じます







丸鋸切断機  SWC-045-RCM400  (サワイリエンジニアリング)

丸鋸切断機 SWC-045-RCM400 (サワイリエンジニアリング)

・鋸径: φ455
・加工可能サイズ:厚さ/高さ 最小10mm、最大120mm
   幅      最小10mm、最大120mm
   長さ       最小40mm、最大4,100mm
・素材:アルミ型材、アルミ板材
・用途:素材メーカの一次加工 etc.

長尺自動バフ研磨機

長尺自動バフ研磨機

・加工範囲:長さ 50mm~2,000mm
                  幅 20mm~100mm
・バフヘッド画面に合わせ可動。多面形状のものも自動でバフ研磨可能。
・バフ研磨の他にヘアライン加工も可能。
・素材:アルミ型材、アルミ板材
・用途:エクステリア建材、車両内装用部材、素材メーカの一次加工 etc.

厚木センター設備紹介

  • 所在地
    神奈川県厚木市温水字中原2025-5

  • 敷地面積
    8,465㎡

  • 建屋面積
    5,286㎡

  • 取扱量
    900t/月

  • 在庫
    1,100t

  • 設備
    ・銅系スリッターマシン
    ・コイル立て起こしマシン
    ・ミニトラバース機
ミニトラバース ワインダー

ミニトラバース ワインダー

・材料:リン青銅、黄銅(めっき付き可)
・用途:条巻きされた条を一定の張力と速度でトラバースし巻取
・厚さ:0.1mm~1.2mm
・板幅:10mm~50mm
・元コイル重量:Max400Kg




C350型2軸スリッター機

C350型2軸スリッター機

・対応材料:銅、黄銅、リン青銅、他銅合金およびそのめっき条
・対応厚さ:0.04mm~0.64mm(黄銅の耳落しは1.0mmまで可能)
・対応元コイル幅:10~350mm
・コイル重量:MAX2800Kg
・対応コイル内径:φ300mm、φ400mm、φ450mm
・切断条数:MAX20条(製品内径φ250mmまたはφ300mmの場合)

注意事項

製品幅の異なる取り合わせは、最大幅が最小幅の2倍以内との制約がございます。
材料により、仕様の上限、下限に影響が及ぶことがございます。
詳しくは、弊社担当者までご確認ください。

D650型2軸スリッター機

D650型2軸スリッター機

・対応材料: リン青銅条、黄銅条、銅条、めっき条、ステンレス
・対応厚さ:0.25~2.6mm
・対応元コイル幅:14~650mm
・コイル重量:Max4,000Kg
・切断条数:Max20条
・対応コイル内径:φ300mm、φ400mm、φ450mm、φ500mm

  • 事務所
    上海市虹橋路808号A8601室 Tel:021-6448-1589/Fax:021-6448-1005

  • 工場
    上海市外高橋保税区日京路196号 Tel:021-5868-1245/Fax:021-5868-5018

  • 無錫倉庫
    無錫市無錫新区裕豊路88号 Tel:0510-8530-2003/Fax:0510-8525-1003

  • 設立
    2001年7月18日

  • 従業員
    25名

  • 敷地面積
    3,397㎡

  • 建屋面積
    1,868㎡

  • <サービス機能>
    ・中国国内の生産拠点へのデリバリ-
    ・中国への輸入、日本他国への輸出
    ・人民元決済
    ・保税倉庫の活用、スリッタ-設備(銅系材向け)、マルチコイル加工設備の活用
外高橋工場
外高橋工場
C350型スリッター機

C350型スリッター機

・対応材料:
    リン青銅条、黄銅条、銅条、めっき条、ステンレス
・対応厚さ:0.1~1.0mm
・対応元コイル幅:10~350mm
・コイル重量:2,800Kg
・対応コイル内径:φ300mm、φ400mm、φ500mm
・切断条数:Max20条

C350型スリッター機

C350型スリッター機

・対応材料:
   リン青銅条、黄銅条、銅条、めっき条、ステンレス
・対応厚さ:0.08~1.0mm
・対応元コイル幅:8~350mm
・コイル重量:2,800Kg
・対応コイル内径:φ300mm、φ400mm、φ500mm
・切断条数:Max20条

マルチコイル加工機

マルチコイル加工機


・対応材料:
    リン青銅条、黄銅条、銅条
・用途:
    溶接およびマルチコイルへの加工


・対応厚さ:0.15~0.8mm
・対応幅:10~60mm


・元コイル内径:300、400φ

・元コイル外径:750~1200φ

・元コイル重量:Max400Kg

・マルチコイル重量:Max2800Kg

・マルチコイル高さ:Max500mm(コイルスペーサー含む)

  • 事務所・工場
    遼寧省大連市金州新区大連保税区IC-45、4号楼 華鉄工業園内 Tel:0411-3921-1066/Fax:0411-3921-1069

  • 設立
    2007年12月10日

  • 従業員
    10名

  • 建屋面積
    2,218㎡

  • <サービス機能>
    ・中国国内の生産拠点へのデリバリ-
    ・中国への輸入、日本他国への輸出
横型マシニングセンター 森精機 NH5000

横型マシニングセンター 森精機 NH5000

・最大回転数: 8,000回転/min
・刃物台最大移動量: X軸730 Y軸730 Z軸850
・工具最大径:300mm
・機械寸法:W3,362mm×L4,796mm×H3,440mm

縦型NC旋盤 瀋陽第一機床 VTC6070

縦型NC旋盤 瀋陽第一機床 VTC6070

・最大加工径:600mm
・最大加工高さ:700mm
・最大工具寸法:□32*32
・最大回転数:7,000回転/min
・刃物台最大移動量:X軸650 Z軸700

汎用旋盤 大連機床 CW6180E

汎用旋盤 大連機床 CW6180E

・刃物台最大移動量:X軸470 Z軸900 Y軸200
・最大回転数: 1,000回転/min
・最大加工直径:630mm
・機械寸法:W800mm×L3,300mm×H1,440mm

汎用フライス盤 南通機械 X5032

汎用フライス盤 南通機械 X5032

・刃物台最大移動量:X軸650 Z軸900 Y軸240
・最大回転数:1,500回転/min
・機械寸法:W1,770mm×L2,295mm×H2,094mm

横型マシニングセンター 台湾LIZT機械 LH-500

横型マシニングセンター 台湾LIZT機械 LH-500

・刃物台最大移動量:X軸700 Z軸650 Y軸650
・最大回転数:6,000回転/min
・工具最大径:300mm
・機械寸法:W3,450mm×L4,600mm×H2,670mm

YAMAKIN THAILAND Co.,Ltd 設備紹介

  • 住所
    201 Moo 1,Hi-Tech Industrial Estate(Banwah),Tambo Banlane,Amphur Bang Pa-In Ayutthaya 13160,Thailand
    Tel : 0-3572-9368-72 Fax : 0-3572-9376

  • 設立
    2004年1月28日

  • 敷地面積
    31,356㎡

  • 建屋面積
    6,624㎡

  • <サービス機能>
    ・タイ国内の生産拠点へのデリバリー
    ・日本他国への輸出
    ・保税倉庫の活用、スリッタ設備(銅系材向け)、アルミ切断機(アルミ棒材、パイプ材、形材向け)の活用
C350型スリッター機

C350型スリッター機

・対応材料:銅および銅合金
・対応厚さ:0.05~1.25mm
・対応元コイル幅:5~350mm
・コイル重量:3,000Kg
・対応コイル内径:φ300mm、φ400mm
・切断条数:Max20条

D650型スリッター機

D650型スリッター機

・対応材料:銅および銅合金
・対応厚さ:0.05~1.25mm
・対応元コイル幅:7~650mm
・コイル重量:6,500Kg
・対応コイル内径:φ300mm、φ400mm
・切断条数:Max30条

自動給付機付きCNC精密自動旋盤

自動給付機付きCNC精密自動旋盤

・最大加工径:φ20
・供給素材最大長:3,200㎜
・対応材料:アルミ及び鉄

自動給付機

自動給付機

丸鋸切断機

丸鋸切断機

・対応サイズ:最小5mm×5mm~最大22mm×40mm
・元材長さ:最大2,800mm
・製品長さ:8~600mm

マルチコイル加工機

マルチコイル加工機

・対応材料:銅及び銅合金
・対応厚さ:0.15~0.8mm
・対応材幅:10~55mm
・仕上げ最大重量:2,800kg
・仕上げ最大高さ:500mm

※左記画像は製品イメージ図

埼玉伸管工業 本社工場設備紹介

当社グループの埼玉伸管工業では、銅管・アルミニウム等の引抜管の製造を行っております。

【本社工場製造品種およびサイズ】

材    質 外 径(mm) 肉 厚(mm)

黄銅管(C2680・C2600・C2700)

2.5~100 0.35~10.0

低鉛入黄銅管(C3501相当)

5~48 0.7~4.5

快削黄銅管(C3771)

23~93 2~15

燐脱酸銅管(C1220)

3~70 0.4~6.75

燐青銅管(C5191)

10~85 1~13.5

白銅管(C7150)

16~22 0.6~0.8

材質は全てカドミレスでRohs規制およびSVHCの規制対象外です。

【本社工場設備】

抽伸機

小径3基 中径6基 大径2基 10台

矯正機

3mm~60mm 5台

半自動油圧口付け機

50t 1台

プレス式口付け機

80t 1台

スェージングマシン

2HP~7.5HP 5台

全自動切断機

3馬力 1台

半自動切断機

  4台

ホイストクレーン

1t ・2t 4台

電気焼鈍炉

(800℃) 150kw 1台

ガス焚熱風循環式焼鈍炉

(600℃) 1台

本社工場写真1
本社工場写真2
本社工場写真3
本社工場写真4

埼玉伸管工業 三芳工場設備紹介

【三芳工場製造品種およびサイズ】

材    質 外 径(mm) 肉 厚(mm)

アルミニウム管   AL5052

3.5~300 0.3~35

アルミニウム管   AL5056

アルミニウム管   AL6063



【三芳工場設備】

抽伸機

600HP 7台

矯正機

3.0mm~180mm 5台

半自動油圧口付け機

500t 1台

全自動油圧口付け機

50t 1台

全自動油圧口付け機

150t 1台

手動ハンマーロ付け機

  1台

スェージングマシン

2~7.5HP 3台

大口径全自動切断機

最大径300mm 1台

半自動切断機

  6台

MORY自動切断機

  2台

津根ワグナー切断機

  1台

ホイストクレーン

2t 6台

ガス焚熱風循環式焼鈍炉

全自動ガス両面テーブル式 1基

三芳工場写真1
三芳工場写真2
三芳工場写真3
三芳工場写真4

山本産業株式会社設備紹介

レーザー切断機

レーザー切断機 TruLaser 5030fiber TruDisk 8001

・テーブル:1580mmx3130mm
・切断範囲:1525mmx3050mm
・素材・板厚:SS~25t
                    SUS~25t
                    AL~25t

溶接ロボット

アルミMIG溶接ロボットシステム

・パナソニック㈱社製型式TL-1800WG3
・溶接電源融合型溶接ロボット2台搭載
・概略寸法:2654mm(W)×1775mm(Ⅾ)×180mm(H)

型材加工機 TANABE06037 MELDAS M730

型材加工機 TANABE06037 MELDAS M730

・定盤:900mmx11361mm
・加工範囲:1250mmx11000mm(高さ=450mm)
・素材:AL板材・AL型材のみ

M/C VTC-200C

M/C VTC-200C

・定盤:510mmx2300mm
・加工範囲:510mmx1950mm(高さ510mm)
・素材:AL板材・AL型材のみ

M/C SVC-2000L

M/C SVC-2000L

・定盤:510mmx3400mm
・加工範囲:510mmx3048mm(高さ510mm)
・素材:AL板材・AL型材のみ

ランニングソー NRPⅡ-2400x1500

ランニングソー NRPⅡ-2400x1500

・切断範囲:~70t ~φ80mmパイプ ~2450mm幅
・素材:AL板材・AL型材のみ

シャー H-3065

シャー H-3065

・切断幅:3050mm
・素材・板厚:SS~6t
                    SUS~4t
                    AL~9t

コーナーシャー CSHW-220

コーナーシャー CSHW-220

・コーナーノッチ:220mmx220mm
・エッジノッチ:100mmx100mm(標準=50mmx100mm)
・板厚:~6t

バンドソー(中) HK-400

バンドソー(中) HK-400

・切断範囲:0° 長角400mmx280mm □300mm φ320mm
                 45°長角220mmx280mm □220mm φ220mm
                 角度 -45°~60°
・素材:SS,SUS,AL

バンドソー(大) HK-650

バンドソー(大) HK-650

・切断範囲:0° 長角650mmx420mm □420mm φ450mm
                 45°長角410mmx420mm □410mm φ410mm
                 角度 -45°~45°
・素材:SS,SUS,AL

バンドソー(小) HFA-300

バンドソー(小) HFA-300

・切断範囲:330mmx330mm
・素材:SS,SUS,AL

NC開先取機 NCAMB2000

NC開先取機 NCAMB2000

・切削長:~2000mm(送り切り可)
・角度:~60°(自動調節可)
・素材・板厚:SS,SUS,AL 6~50t
・切削速度:0~800mm/min

開先取機(大) AMB-1000

開先取機(大) AMB-2000

・切削長:~2000mm(送り切り可)
・角度:~60°
・素材・板厚:SS,SUS,AL ~50t
・切削速度:150~900mm/min

開先取機(小) AMB-1000

開先取機(小) AMB-1000

・切削長:~1000mm(送り切り可)
・角度:~60°
・素材・板厚:SS,SUS,AL ~50t
・切削速度:150~900mm/min

400tプレス FBD-4004 NC9-EV

400tプレス FBD-4004 NC9-EV

・曲げ幅:~4100mm(側板間=3300mm)
・板厚:(側板までの距離=約400mm)
             ~16t(90°曲),~23t(R曲)

100tプレス RG-100

100tプレス RG-100

・曲げ幅:~3100mm(側板間=2550mm)
              (側板までの距離=約420mm)
・板厚:~12t

50tプレス RG-50

50tプレス RG-50

・曲げ幅:~2085mm(側板間=1520mm)
              (側板までの距離=約430mm)
・板厚:~12t

3Dバリ取り研磨機FLADDER 200/GYRO

3Dバリ取り研磨機 FLADDER 200/GYRO

・最大ワーク巾:1000-1200mm
・最大ワーク高さ:100mm
・コンベア速度:0.3-10m/分

株式会社シンセイ設備紹介

5軸制御立形マシニングセンター MU-5000V


5軸制御立形マシニングセンター MU-5000V


・メーカー名:オークマ株式会社
・製品名:MU-5000V
・移動量:800x1050x600 A軸90~-120°C軸 無限回転




5軸制御 MU-5000 サンプル動画①


* 5軸加工サンプルをご覧いただけます。


5軸制御 MU-5000 サンプル動画②


* 同時5軸加工サンプルをご覧いただけます。



立形マシニングセンター

・メーカー名:オークマ株式会社
・製品名:MILLAC-761VⅡ
・高速立型マシニングセンター
・メーカー名:オークマ株式会社
・製品名:MILLAC-561VⅡ
・高速立型マシニングセンター
・メーカー名:OKK株式会社
・製品名: MV-5Ⅲ
・高性能グラファイト加工機



・メーカー名:三起精工株式会社
・製品名: SDP-1310-100
・反転式ダイスポッティングプレス
・メーカー名:東京精密
・製品名:AXCEL RDS
・三次元座標測定器
・メーカー名:三菱電機
・製品名:EA-28V
・型彫放電加工機


主要機械設備一覧

CAD/CAM 機 種 台 数 メーカー

2次元CAD

CADSUPER FXⅡ 3式 Andor

3次元CAD

TOPSOLID 3式 コダマコーポレーション

5軸加工対応 CAM

Hyper Mill 1式 OPEN Maind

3次元CAM

Power Mill 3式 AUTODESK
マシン 機 種 回転数(rpm) メーカー

5軸制御立型マシニングセンター

MU-5000V 20000 OKUMA

高速立型マシニングセンター

MILLAC 561VⅡ 15000 OKUMA

高速立型マシニングセンター

MILLAC 561VⅡ 15000 OKUMA

高速立型マシニングセンター

VM43 20000 OKK

立型マシニングセンター

MILLAC 761VⅡ 6000 OKUMA

立型マシニングセンター

MILLAC 761V 6000 OKUMA

立型マシニングセンター

MILLAC 561VⅡ 6000 OKUMA

立型マシニングセンター

MILLAC 561V 6000 OKUMA

立型マシニングセンター

MILLAC 511V 6000 OKUMA

グラファイト加工機

GR-665N 12000 碌々産業

グラファイト加工機

VM53 20000 OKK

3次元座標測定機

AXCEL RDS   東京精密

ダイスポッティングプレス

SDP-1310-100   三起精工

NC旋盤

QUICK TUNE 200   MAZAK

ラム型NCフライス

FM-R30   OKUMA

NC平面研削盤

GS-64PF   黒田精工

NC放電加工機

EA28V   三菱電機

NCワイヤーカット

α-1iD   FANUC

CNC全自動式旋盤

HJ-28 2SP-10HG   OKUMA

汎用精密旋盤

TAC-650

ラジアルボール盤

DRD-17K
